Manipulace s kazetami do tiskáren samolepících štítků

Manipulace s kazetami do tiskáren samolepících štítků TZ, TX,..., jejich konstrukce a případné uživatelské opravy.

1. Konstrukce kazet s laminovací vrstvou.

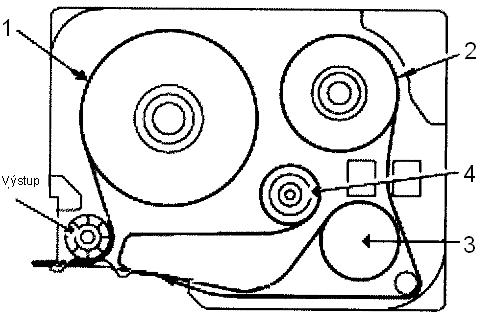

Podkladová samolepící páska s krycí fólií se odvíjí se zásobníku 1. Barvonosná páska se odvíjí z kotouče 3, po vypálení motivu na laminovací průhlednou pásku se navíjí na kotouč 4. Průhledná laminovací páska se odvíjí z kotouče 2 a na výstupu kazety se spojuje s podkladovou páskou.

2. Kazety s nelaminovanými páskami.

Podkladová páska je navinuta na cívce 2, tepelnou hlavou je na ní vypálen text z barvonosné pásky ( opět se převíjí z cívky č. 3 na cívku č. 4 ). Kotouč č. 1 chybí. Obdobně jsou konstruovány i kazety se zažehlovacími páskami.

3. Založení kazety do tiskárny štítků.

a. Odstraňte z nové kazety transportní zarážku.
b.Zkontrolujte, zda na výstupu kazety je spojena samolepící páska v barvě podkladu s vrchní průhlednou laminovací fólií. Pokud by tyto pásky vykazovaly stranový přesah, povytáhněte je tak, aby byl stranový přesah odstraněn. Pásky by měly z výstupu kazety vyčnívat v délce min. 1 mm, jinak po založení kazety při tisku dojde k namotání pásek na výstupní kolečko kazety místo toho, aby se páska vysouvala ven. Pokud z kazety vyčnívá delší kus pásky, můžete jej po založení kazety odstřihnout stisknutím tlačítka odstřihu.
c.Pootočte kolečkem č.4 ve střední části kazety ve směru šipky tak, aby barvonosná páska byla napnuta.Pokud by byla tato páska, která je vedena pod laminovací páskou, na kterou je z ní tepelnou hlavou vypálen zadaný text na displeji, příliš volná, mohlo by dojít k jejímu nalepení na podkladovou pásku s následným vytažením z kazety. Pokud by někdy'k tomuto jevu došlo, je nutno kazetu otevřít a opravit.
d.Opatrně zasuňte kazetu do popisovače a instalujte nebo zavřete kryt ( podle modelu ) páskové šachty.

4. Opravy pásky.

a. Páska se namotala na mechanizmus posuvu, došlo k jejímu pomačkání, nebo spojené vrstvy na výstupu vykazují stranový přesah. Povytáhněte pásku z kazety, odstřihněte pomačkanou část a pásku založte do vodítka na výstupu kazety. Dalším povytažením se ujistěte, zda jsou vrstvy korektně spojeny. Přebytečnou pásku odstřihněte tak, aby vyčnívala z kazety minimálně v délce 1 mm.
b. Pokud došlo k nalepení barvonosné vrstvy na podkladovou pásku, je nutno sejmout vrchní kryt kazety ( pootá-čením plochého šroubováku v zářezu mezi spodní a vrchní částí krytu po celém obvodu kazety ). Odstřihněte barvonosnou pásku a její konec přilepte ( kancelářskou průhlednou páskou ) ke kotouči č.4. Přitiskněte průhlednou laminovací vrstvu na podkladovou pásku před výstupem z kazety a tahem za vystupují konec povytáhněte obě vrstvy tak, aby nevykazovaly stranový přesah. Otočením kotouče č.4 napněte barvonosnou pásku tak, aby nemohlo dojít k jejímu opětovnému přilepení na podkladovou pásku. Instalujte kryt kazety a proveďte kontrolní tisk.
c. V případě nejasností si vyžádejte naší konzultaci.
